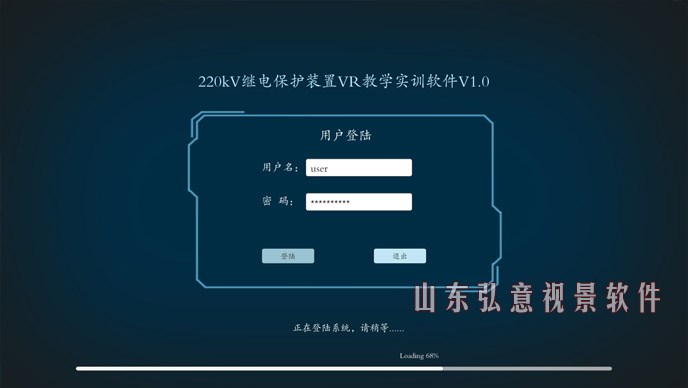

软件主界面
|
|
软件名称： |
220kV继电保护装置VR教学实训软件V2.0 |
产品型号： |
HYSJ-R2 |
实验目的： |
利用虚拟现实VR技术为电气工程相关专业学生提供三维高仿真、交互式、全程参与互动式、身临其境的继电保护室学习环境。让学生能过软件自主实操和二次设备认知，并学习与掌握继保屏柜的作用。让学生开展VR实训拓展新途径，提高学生专业知识与创新能力，提升专业人才的培养质量和培养水平。 |
实训标准: |
以学员的知识目标培养为主，提供一套完整的220kV变电站继保室屏柜，所有屏柜都可以打开柜门，认知每个屏柜内部设备及作用。VR实训不受场地、设备等限制，仅大于3*3米的实验室即可，颠覆了原有枯燥死板的教学培训模式。
|
软件版本: |
PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上 |
WebGL版：无需安装插件，利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。
客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上 |
| VR眼镜版：需要VR眼镜一套，推荐为HTC VR pro版眼镜;PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5 4590以上，内存8G以上，显卡NVIDIA1060显存4G以上，硬盘存储容量100G以上，视频输出：HDMI1.3,3个USB3.0，1个USR2.0. |
| Android版：中端手机配置 |
软件包括内容: |
一、完整的220kV继保室 + 82个屏柜；
二、语音时解二次设备、中控室、继电保护原理；
三、所有柜门均可打开，看屏柜内部包含哪些二次设备；
四、82个屏柜用途说明；
五、线路保护柜内部设备讲解；
六、整定值整定原理与设置；
七、在线答题考核评测；
|
继保室屏柜认知: |
| 一个完整的220kV继电保护室屏柜及装置认知 |
| 1P:交流综合柜 |
2P:GPS对时柜 |
| 3P:公用测控柜 |
4P:遥视监控柜 |
| 5P:主变消防泡沫柜 |
6P:UPS不间断电源柜 |
| 7P:TMR电能计费柜 |
8P:保护故障信息管理系统柜 |
| 9P:远动柜 |
10P:网络设备柜 |
| 11P:调度数据网柜 |
|
| 14P:1#变压器保护柜I柜 |
15P:1#变压器保护柜II柜 |
| 16P:1#变压器保护柜III柜 |
17P:1#主变测控柜 |
| 18P:2#变压器保护柜I柜 |
19P:2#变压器保护柜II柜 |
| 20P:2#变压器保护柜III柜 |
21P:2#主变测控柜 |
| 25P:分布式稳定控制柜 |
26P:主变故障录波柜 |
| 27P:110kV 112、113线路保护柜 |
28P:110kV 112、113线路测控柜 |
| 29P:110kV 116线路保护柜 |
30P:110kV 114线路测控柜 |
| 31P:110kV 121线路保护柜 |
32P:110kV 113线路保护柜 |
| 33P:110kV 112、123、117线路测控柜 |
34P:110kV 117线路保护柜 |
| 35P:110kV 120、121、母联119线路测控柜 |
36P:110kV母联保护及备自投柜 |
| 37P:110kV电压并列柜 |
38P:110kV母线保护柜 |
| 39P:110kV故障录波屏 |
40P:直流一段馈线II屏 |
| 41P:直流一段馈线I屏 |
42P:1号充电装置屏 |
| 43P:直流联络屏 |
44P:2号充电装置屏 |
| 45P:直流二段馈线I屏 |
46P:直流二段馈线II屏 |
| 47P:2号站用变低压出线I屏 |
48P:2号站用变低压出线II屏 |
| 49P:2号站用变进线屏 |
50P:1号站用变进线屏 |
| 51P:1号站用变低压出线I屏 |
52P:1号站用变低压出线II屏 |
| 53P:220kV 223线路保护I屏 |
54P:220kV 223线路保护II屏 |
| 55P:220kV线路223、224测控屏 |
56P:220kV 224线路保护I屏 |
| 57P:220kV 224线路保护II屏 |
63P:220kV母联保护屏 |
| 64P:220kV母联227测控屏 |
65P:220kV故障录波屏 |
| 66P:220kV电压并列屏 |
67P:220kV母线及失灵保护I屏 |
| 68P:220kV母线及失灵保护II屏 |
69P:110kV 120线路保护屏 |
| 70P:110kV 124线路保护屏 |
71P:110kV 120线路测控屏 |
| 72P:110kV 122线路保护屏 |
75P:220kV线路电度表屏 |
| 76P:主变电度表屏 |
77P:110kV线路电度表屏 |
| 78P:继电保护试验电源屏 |
79P:110kV 114线路保护屏 |
| 80P:同步相量采集及处理屏 |
81P:电能质量在线监测装置 |
| 94P:分布式稳定控制屏 |
95P:通信接口屏 |
| 96P:H1/1高频开关电源#1 |
97P:H1/2直流分配屏#1 |
| 98P:H1/3高频开关电源#2 |
99P:H1/R1 2.5G华为SDH |
| 100P:H1/R2 2.5G中兴SDH |
101P:H1/R3 数字复接终端#1/BX-10 |
| 102P:H1/R4 综合配线柜#1 |
103P:H1/R5 光纤配线柜#1 |
| 104P:通信屏 |
|
|
面向院校专业: |
环境工程专业，电力工程，资源循环科学与工程专业，热能工程专业，电气工程专业。 |
软件产品价格： |
| 版本 |
运行环境 |
特点 |
价格 |
| PC版本 |
CPU:i5-6300@2.3G，内存：4G，显存：独显：4G |
无节点限制，可多人使用 |
微信咨询 |
| HTC VR版 |
VR专用电脑配置 |
沉浸感强，立体显示，身临其境感觉 |
微信咨询 |
| Webgl版 |
CPU:i5-6300@2.3G，内存：4G，显存：独显：4G |
无需插件，浏览器输入网址即可 |
微信咨询 |
| 3D立体 |
主动立体或被动立体环境 |
大屏幕立体显示，沉浸感强，可多人观看 |
电话面议 |
|
咨询电话：18610429090（微信）或13053378328 |
220kV继电保护装置VR教学实训软件功能简介 |
 |

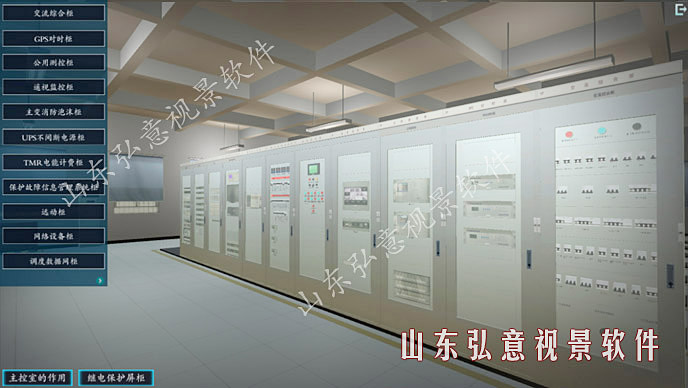

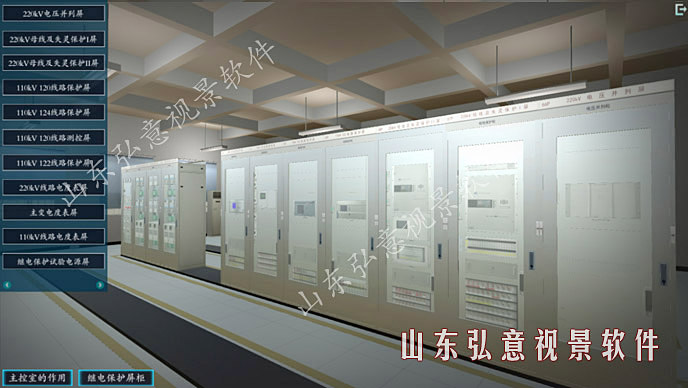

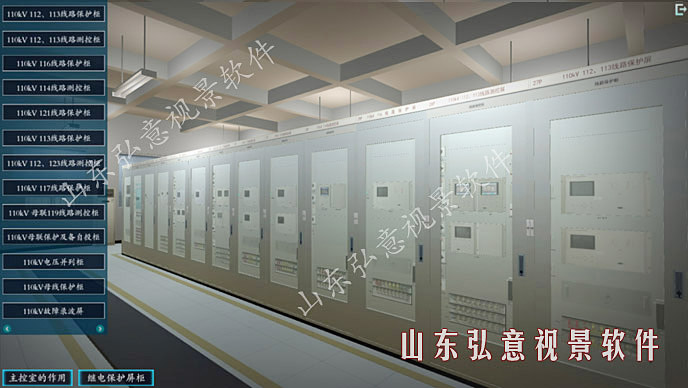

| 一、82个屏柜定点展示； |

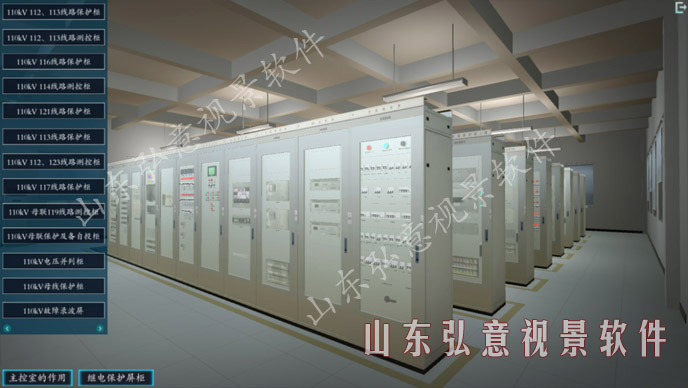

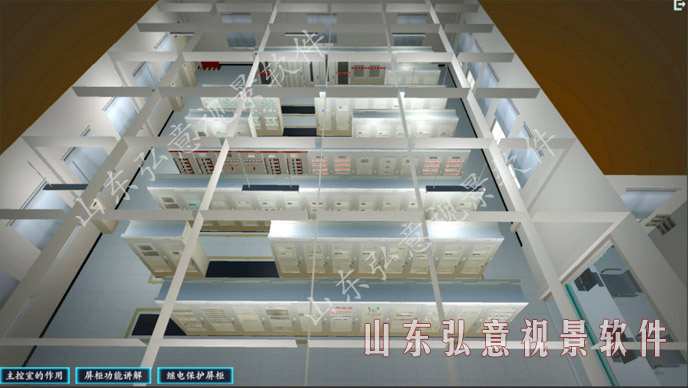

82个屏柜排列
|
站控层设备
|

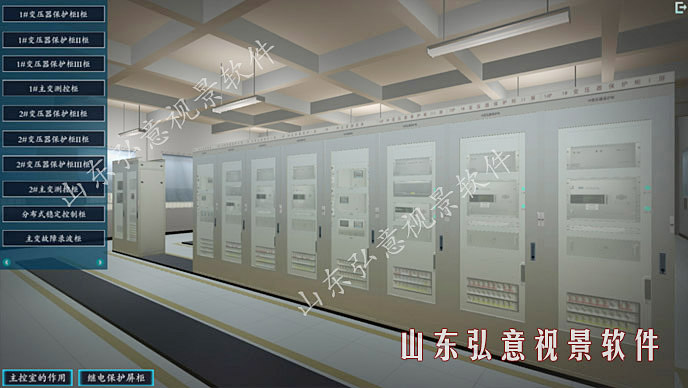

变压器保护设备
|

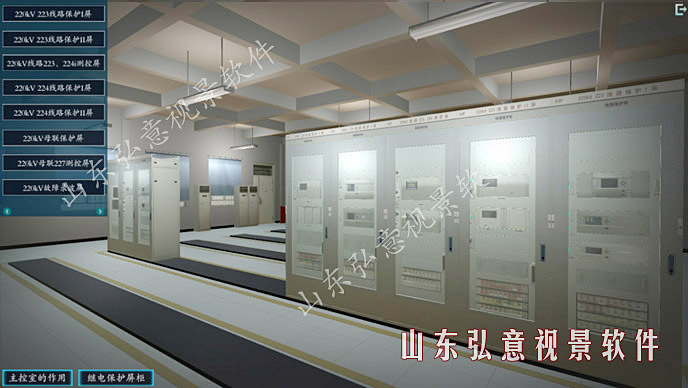

线路保护设备
|

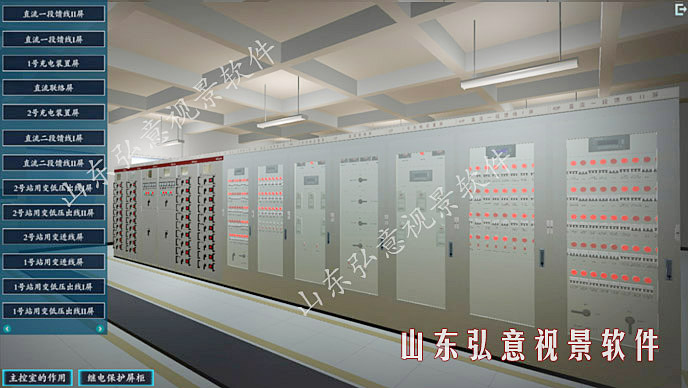

变电站直流一体化设备
|
母线保护设备
|

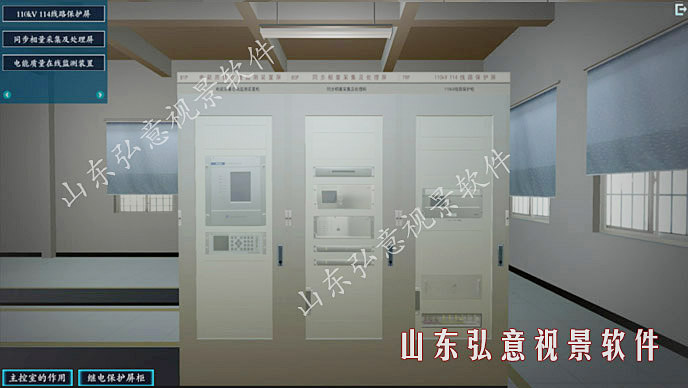

线路保护设备+电度表设备
|
监控设备
|

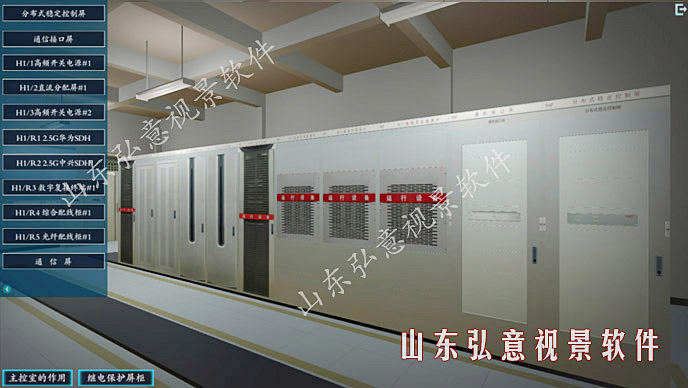

通讯设备
|

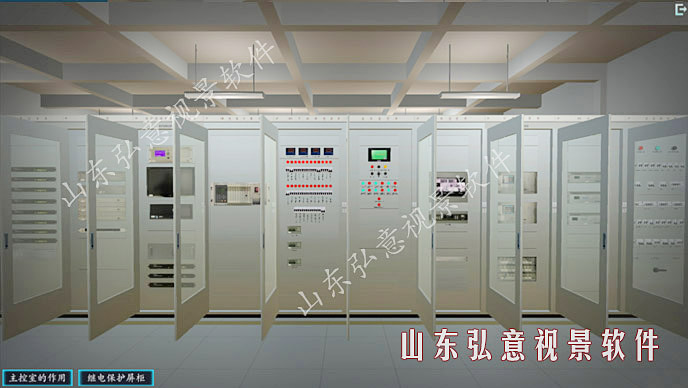

| 二、所有前后柜门都可打开，内部设备认知； |

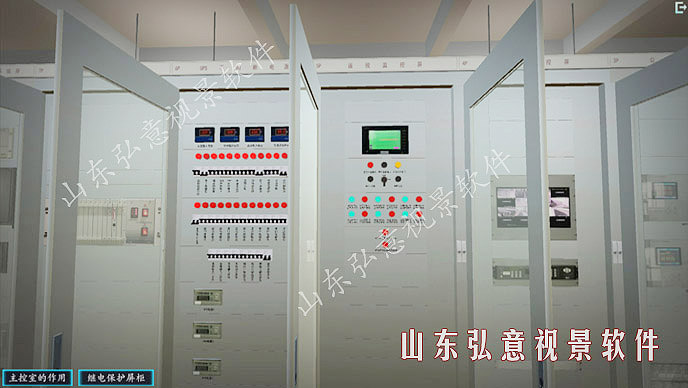

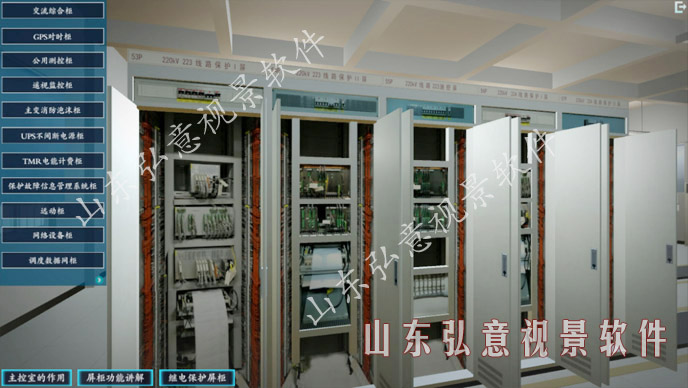

前置屏柜门均可打开
|
屏柜内部装置
|
屏柜后门打开，看装置连线
|
| 三、学习所有屏柜用途； |

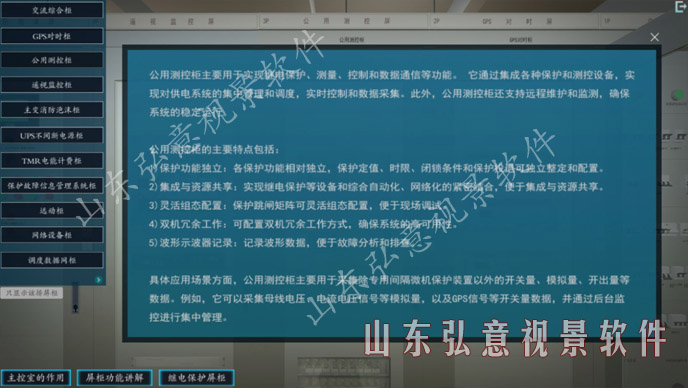

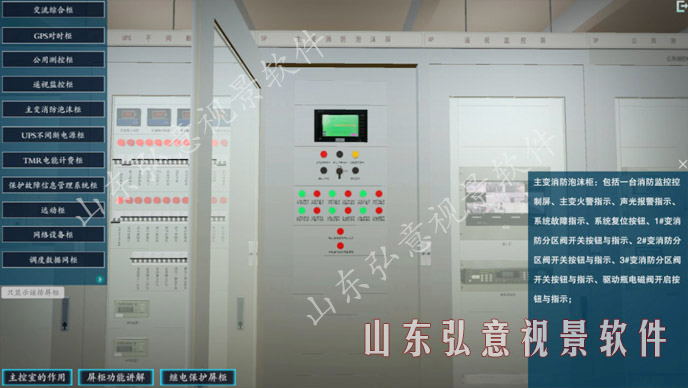

所有屏柜用途说明
|
| 四、所有屏柜包含装置； |
每组屏柜包含设备装置
|

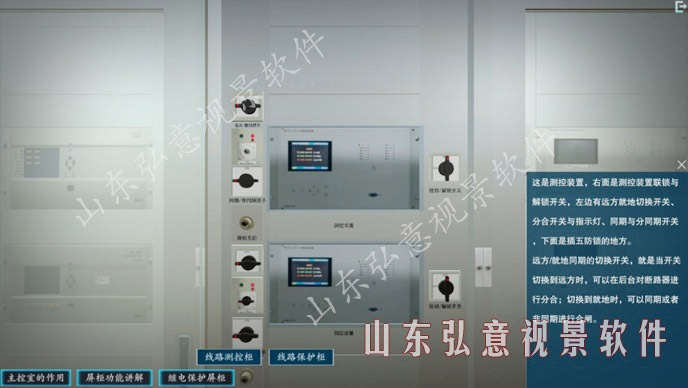

| 五、线路测控柜与线路保护柜语音+文字讲解； |
点击继保装置，介绍用途
|

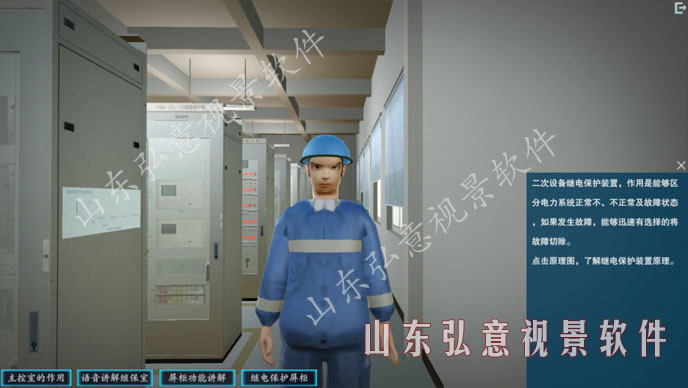

| 六、语音讲解二次设备、中控室、继电保护原理； |
二次设备讲解
|

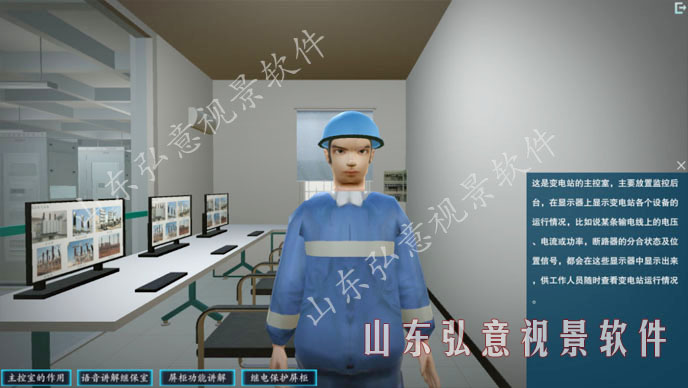

中控室讲解
|
继保室讲解
|
继电保护讲解
|
继电保护原理讲解
|
| 七、整定值整定原理与设置 |
| （1）整定值整定原理讲解； |
|
| （2）在线路保护装置上设置整定值 ； |
|
| （3）保护装置菜单设置； |
|
| （4）定值整定菜单选择； |
|
| （5）整定值面板； |
|
| （6）根据微机差动保护定值单设置整定值； |
|
| （7）设置完成，点击“SET”按钮保存； |
|
| 八、在线答题考核评测 |
随机抽取20道题
|
|
软件技术服务
|
| 1）软件终身免费技术支持； |
| 2）远程安装调试； |
| 3）免费软件使用培训； |
| 4）QQ或微信远程技术支持； |
| 5）硬件配套可上门进行开发； |
| 6）软件可定制添加内容与功能，费用另计； |
| 7）正规增值税普通发票； |
|
产品定购热线：18610429090
|
QQ咨询：405905349 |
