工艺流程与发电量仿真实验录屏 |
|
软件名称: |
垃圾焚烧发电工艺流程仿真实验实训系统 |
实验目的: |
利用虚拟现实VR技术为环境工程相关专业学生提供三维高仿真、交互式、全程参与互动式、身临其境的垃圾焚烧发电厂工艺流程仿真实训教学软件。让学生能过软件自主实操和自主模拟实验设计,并产生相应的结果。让学生通过三维可视化方式实现垃圾分类测评,焚烧厂内漫游,垃圾焚烧工艺流程等相关基础知识。开展垃圾焚烧模拟实验发电量训练拓展新途径。 |
实验原理: |
垃圾焚烧发电就是将高热值垃圾作为燃料,在高温锅炉下充分燃烧,将垃圾的化学能转化为热能,再通过余热锅炉进行热交换,产生中温中压蒸汽,利用蒸汽推动汽轮机,使发电机组产生电能,经过稳压后,将电力传送最终用户。
|
软件版本: |
PC版:需要安装客户端EXE。运行电脑配置要求:CPU I5以上,内存4G以上,显卡NVIDIA970显存2G以上,硬盘存储容量100G以上 |
WebGL版:无需安装插件,利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。
客户端电脑配置要求:CPU I5以上,内存4G以上,显卡NVIDIA970显存2G以上,硬盘存储容量100G以上 |
VR眼镜版:需要VR眼镜一套,推荐为HTC VR;PC版:需要安装客户端EXE。运行电脑配置要求:CPU I5 4590以上,内存8G以上,显卡NVIDIA1060显存4G以上,硬盘存储容量100G以上,视频输出:HDMI1.3,3个USB3.0,1个USR2.0. |
Android版:高端配置 |
场景内包含内容: |
1)小区垃圾分类箱;
2)垃圾储运设备:垃圾运输车,储料仓,垃圾渗滤池;
3)进料系统:垃圾抓斗、操作室、天桥、进料斗;
4)焚烧炉:推料器、炉排、一次风机、二次风机、炉体;
5)余热锅炉:过热器、再热器、汽包、空气预热器;
6)汽轮机:高压缸、中压缸、低压缸;
7)发电机;
8)变压器:输电线路;
9)急冷塔;
10)脱酸塔;
11)布袋除尘器;
12)冷却塔;
13)中控楼及中控室;
14)工艺流程DCS仿真操作系统。 |
实验参数: |
1)不同垃圾量分配;
2)锅炉热效率;
3)管道热效率;
4)汽轮机效率;
5)自用电率;
6)垃圾热值;
7)给水温度;
8)汽轮机气耗;
9)过热蒸汽温度/压力;
10)引风机;
11)一次风机;
12)二次风机。 |
实验模拟结果: |
1)垃圾投入垃圾总量;
2)垃圾燃烧被有效利用的热量;
3)垃圾燃烧产生的蒸汽量;
4)垃圾燃烧发电量;
5)垃圾燃烧上网电量。 |
实验步骤: |
1. 完成垃圾分类游戏测试;
2. 仔细阅读实验步骤;
3. 熟悉虚拟仿真实验场景,掌握工艺流程,学习关键知识点和设备运行原理;
4.输入实验设计参数;
4.1设置不同垃圾投放量;
4.2设置垃圾含水率;
4.3设置过剩空气系数;
4.4设定进风加热模式和进风温度;
5.进入“升温点火”实操训练:
5.1打开引风机分配阀门,进行风量分配;
5.2打开二次风炉膛进风分配阀门,进行风量分配;
5.3启动抓斗,投料进入焚烧炉;
5.4 燃烧器点火;
5.5打开汽轮机开关;
5.6打开逆推炉、顺推炉、干燥区、燃烧段、燃尽段、冷风机等阀门;
5.7打开沼气燃烧、过饱和蒸汽、辅助空热器、主空预器等阀门;
5.8打开碱液喷淋;
5.9打开活性炭喷射;
5.10打开一次风炉膛进风分配阀门,进行风量分配;
6.点击“计算仿真结果”输出电量。
7.查看得分与模拟实验结果。 |
实验学时: |
学时一、垃圾分类基础知识与考评;
学时二、垃圾焚烧厂认知与行走;
学时三、掌握垃圾焚烧工艺流程;
学时四、发电量仿真实训; |
面向院校专业: |
环境工程专业,电力工程,资源循环科学与工程专业,热能工程专业,电气专业。 |
软件产品价格: |
版本 |
运行环境 |
特点 |
价格 |
PC版本 |
CPU:i5-6300@2.3G,内存:4G,显存:独显:4G |
无节点限制,可多人使用 |
微信咨询 |
HTC VR版 |
HTC VR眼镜+VR专用电脑配置 |
沉浸感强,立体显示,身临其境感觉 |
微信咨询 |
Webgl版 |
CPU:i5-6300@2.3G,内存:4G,显存:独显:4G |
无需插件,浏览器输入网址即可 |
微信咨询) |
3D立体 |
主动立体或被动立体环境 |
大屏幕立体显示,沉浸感强,可多人观看 |
微信咨询 |
|
咨询电话:18610429090(微信)或13053378328 |
垃圾焚烧发电工艺流程仿真实验实训系统 |
- 1)用户管理:不同角色不同权限,管理员可以增加、更改、查询、删除用户。
|
|

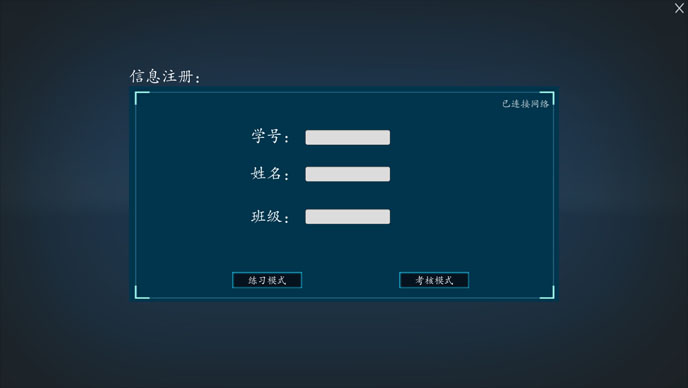

2)登陆界面 |
|
3)垃圾分类评测游戏 |
|
|
4)垃圾焚烧厂厂区漫游 |
|
|
|
5)垃圾焚烧车间结构说明 |
|
|
6)垃圾焚烧车间内部三维可视化 |
|

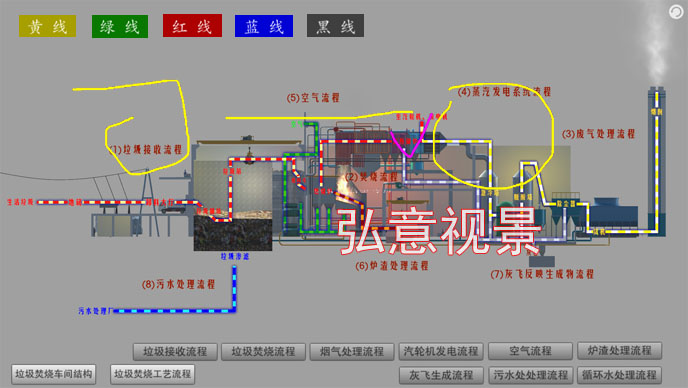

7)垃圾焚烧工艺流程三维可视化 |
|
|
8)垃圾焚烧发电仿真实训 |
|
|
|
|
|
产品定购热线:18610429090
|
QQ咨询:405905349 |
